氣動薄膜切斷閥
氣動薄膜切斷閥
產品型號：ZMA（B）Q
公稱通徑：DN15~200mm
壓力范圍：PN1.6~6.4MPa
適用溫度：-200～+200、-40～+450
主體材質：Ht200 ZG230-450\ZG1Cr18Ni9Ti
適用介質：水蒸汽油品類氣液體、硝酸堿類腐蝕性氣液體、醋酸類等腐蝕性氣液體
應用范圍：適用于化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域
公稱通徑：DN15~200mm
壓力范圍：PN1.6~6.4MPa
適用溫度：-200～+200、-40～+450
主體材質：Ht200 ZG230-450\ZG1Cr18Ni9Ti
適用介質：水蒸汽油品類氣液體、硝酸堿類腐蝕性氣液體、醋酸類等腐蝕性氣液體
應用范圍：適用于化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域
分享到：

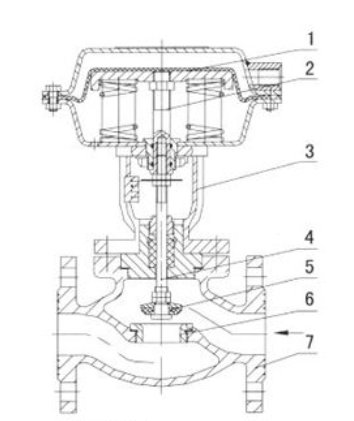

氣動薄膜切斷閥ZMA(B)Q
概述氣動薄膜切斷閥，是氣單元組合儀表的執行單元。具有結構簡單、操作力大、體形小、重量輕、流阻小、閥容大、密封性能好、維修方便等優點。而廣泛應用于石油、化工、冶金、電力、輕紡等生產過程中的自動化控制系統中。
氣動薄膜切斷閥ZMA(B)Q 主要性能技術參數
| 公稱通徑DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
| 額定流量系數kv | 套筒 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | |||
| 單座 | 5 | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | ||
| 三通 | ||||||||||||||
| 額定行程(mm) | 8 | 12 | 20 | 25 | 40 | 50 | ||||||||
| 允許泄漏量 | 硬密封(L/H) | 套筒5×10-5閥額定容量 單座、三通1.2×10-7×閥的額定容量 | ||||||||||||
| 軟密封(ml/min) | 無 | |||||||||||||
| 介質溫度℃ | -200～+200、-40～+450 | |||||||||||||
| 膜片有效面積(cm2)(薄膜式切斷閥) | 100 | 200 | 400 | 600 | 1000 | |||||||||
| 公稱壓力PN(MPa) | 1.6 4.0 6.4 | |||||||||||||
| 允許壓差(MPa) | 單座 | 6.4 | 6.4 | 3.8 | 2.5 | 2.9 | 1.8 | 2.0 | 1.3 | 0.83 | 0.8 | 0.55 | 0.52 | |
| 套筒 | 6.4 | |||||||||||||
| 信號壓力KPa | 200(薄膜片) | |||||||||||||
| 閥體 | Ht200 ZG230-450\ZG1Cr18Ni9Ti | |||||||||||||
| 閥塞套筒 | 1Cr18Ni9Ti Cr18Ni12Mo2Ti | |||||||||||||
| 閥芯、閥座 | 1Cr18Ni9Ti Cr18Ni12Mo2Ti | |||||||||||||
| 填料 | 聚四乙烯 柔性石墨 | |||||||||||||
