氣動刀閘閥

產品型號：PZ673H
口徑：DN50~800mm
特點：防爆、開關、定位器
通道流暢、體積小、重量輕、拆裝方便
品質優良、技術精湛、全球品質、替代進口
刀形切口、切斷力強、自潔功能、適用纖維顆粒流體
超薄設計、輕巧美觀、結構緊湊、多種流道端口
活動密封結構、密封性好、防磨損、自動補償功能、使用壽命長 、無振動、無噪音

聯系購買

分享到：

技術規范
設計依據		GB標準	ANSI標準
設計標準		GB/12237	ANSI B16.34
結構長度	對夾連接	GB/12221	ANSI B16.10
連接法蘭尺寸		GB/9113、JB/T79	ANSI B16.5
實驗和檢驗		JB/T9092	API 598

備注：系列球閥結構長度及連接尺寸可根據客戶要求設計制

技術參數
公稱通徑	DN50~800mm
連接方式	對夾式、凸耳式
氣缸形式	雙作用
控制方式	開關型、調節型
公稱壓力	10、16bar（如需更高壓力訂貨時請注明）
氣源壓力	雙作用:4~8bar、單作用:5~8bar
介質溫度	W1:-40～180 W2:-40～180 W3:-30～425 W4：-40～425
環境溫度	標準型:-20~80℃
閥體材質	碳鋼（C）、不銹鋼（P4、P6）
密封材質	聚四氟乙烯（F）、對位聚苯（PPL）、金屬硬密封（H）、硬質合金（Y）

備注：其他特殊密封材質或特殊溫度亦可根據客戶要求設計選型

主要零件材質表
序號	零件名稱	材質
序號	零件名稱	C	P4	P6
1	內六角螺絲	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
2	閥蓋	WCB	1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
3	墊片	PTFE	PTFE	PTFE
4	閥座	1Cr18Ni9Ti或PTFE	1Cr18Ni9Ti或PTFE	1Cr18Ni12Mo2Ti或PTFE
5	閥體	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
6	密封填料	丁晴橡膠或PTFE	丁晴橡膠或PTFE	丁晴橡膠或PTFE
7	壓蓋	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
8	閘板	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
9	支架	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
10	推拉桿	45#鋼鍍鉻	45#鋼鍍鉻	45#鋼鍍鉻
11	氣動執行器	-	-	-

備注：主要零部件及密封圈的材質亦可根據實際工況或客戶要求設計選型

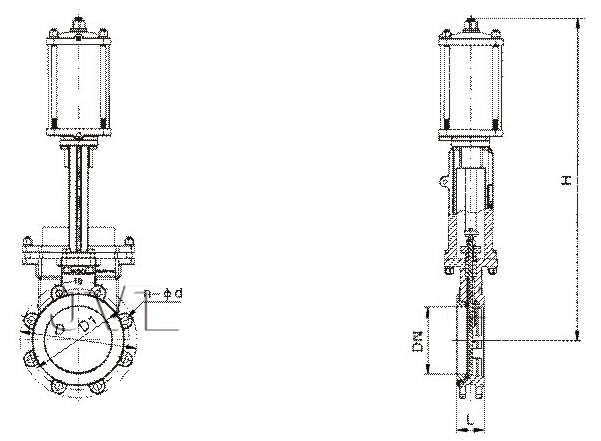

主要外形尺寸-PN16(16bar)
公稱通徑[DN]	GB標準外形及連接尺寸(PN1.0bar)					公稱通徑[DN]	ANSI標準外形及連接尺寸(Class150)
公稱通徑[DN]	L	H	D	D1	n-φd	公稱通徑[DN]	L	H	D	D1	n-φd
50	48	460	165	125	4-M16	50	48	460	152	120	4-M5/8-11
65	48	520	185	145	4-M16	65	48	520	178	139.5	4-M5/8-11
80	51	570	200	160	8-M16	80	51	570	190.5	152.5	4-M5/8-11
100	51	680	220	180	8-M16	100	51	680	220.5	190.5	8-M5/8-11
125	57	780	250	210	8-M16	125	57	780	254	216	8-M3/4-10
150	57	850	285	240	8-M20	150	57	850	279	241.5	8-M3/4-10
200	70	980	340	295	8-M20	200	70	980	343	298.5	8-M3/4-10
250	70	1140	395	350	12-M20	250	70	1140	406	362	12-M7/8-9
300	76	1360	445	400	12-M20	300	76	1360	483	432	12-M7/8-9
350	76	1460	505	460	16-M20	350	76	1460	533	476	12-M1-8
400	89	1630	565	515	16-M24	400	89	1630	597	539.5	16-M1-8
450	89	1770	615	565	20-M24	450	89	1770	635	578	16-M118/-7
500	114	1960	670	620	20-M24	500	114	1960	699	635	20-M118/-7
600	114	2245	780	725	20-M27	600	114	2245	813	749.5	20-M11/4-7
700	127	2600	895	840	24-M27	700	144	2120	984	914.5	28-M11/4-7
800	127	2910	1015	950	24-M30	800	203(127)	2500	1168	1086	32-M11/2-6
900	203(127)	3200	1115	1050	28-M30	900	216(149)	2800	1346	1257.5	36-M11/2-6
1000	216(149)	3550	1230	1160	28-M33	1000	254(156)	3300	1511	1422.5	44-M11/2-6
1200	254(156)	4250	1455	1380	32-M36	1200

備注：根據不同的閥門扭矩，不同的氣源壓力以及不同的實際工況，選擇相匹配的執行器其相關外形尺寸也隨之變化

附件選型
電磁閥	雙作用選二位五通、單作用二位五通、單電控雙電控訂貨時注明
氣源處理三聯件	對氣源進行穩壓、過濾、氣缸潤滑
限位開關	遠程反饋開關信號
手操機構	可實現手動開、關閥門
定位器	輸入模擬量信號（4-20mA或者0-10V），調節閥門開度
備注	以上附件不是標準配件，如需配置訂貨時候注明，電磁閥和限位開關有分防爆和不防爆，如需防爆還要注明防爆等級
